多くのお子さんが苦手とする理科の単元、電流。
いま一つ理解ができていないというお子さんも多いと思います。
今回は、電流を得意にする方法の2回目、ちょっと難しい問題にも対応できるようにしていきましょう。

まずは前回の復習

前回は、

・豆電球は電気抵抗
→豆電球が直列で増えると電流が流れにくくなる
→豆電球の直列個数が2倍・3倍・・・と増えると流れる電流は1/2 倍、1/3 倍・・・
（回路に流れる電流の大きさは、豆電球の直列個数に反比例）

・乾電池は「電池パワー」
→乾電池が直列で増えると流れる電流が大きくなる
→乾電池の直列個数が2倍・3倍・・・と増えると流れる電流は2倍、3倍・・・
（回路に流れる電流の大きさは、乾電池の直列個数に比例）

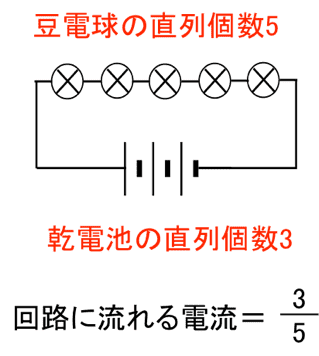

だから、回路に流れる電流の大きさは

で計算できる！

乾電池1個、豆電球1個の回路（上の図）に流れる電流を①と考えた場合、

たとえば、

といった具合に計算できるのです。

並列回路ではどうか？

回路に流れる電流の大きさは乾電池、豆電球の直列個数によって決まります。
つまり乾電池を並列つなぎで増やしても、回路に流れる電流は大きくなりません。

前回の記事でもお伝えしたとおり、

の電池パワーを1だとすると

の電池パワーはやっぱり1で

の電池パワーは2です。

では、豆電球の並列つなぎはどう考えればいいでしょうか。

たとえばこのような回路です。
並列回路でも、

は成り立っています。
ではどのように

を活用すればいいかというと、

アの豆電球に流れる電流は

により、2/2 ＝①

により、2/1 ＝②

という風に、一方（アの豆電球るがある方に流れる電流）を考えるときは、もう一方のことを「ないもの」として考え、逆にイの豆電球るがある方に流れる電流を考えるときは、アのことは「ないもの」として考えることがポイントです。

複雑な回路はどう考える？

複雑な回路も同様です。

なら、並列回路の上の３つの豆電球について考える場合は
により2/3
下の2つの豆電球について考える場合は
により2/2 ＝1

となります。

また、

の、並列回路の上の4つの豆電球について考える場合は
により2/4 ＝1/2
下の2つの豆電球について考える場合は
により2/1 ＝2

でいいですね。

ぜひいろいろな回路図で

を使いこなしてみてください！
